PS1設備僅在選擇添加以下選項后才具有以下控件：這些功能需要附加的控制電路板。

（1）選件D——軟停止

此選項可以在突然卸載期間延長停機時間，并提供平穩的減速過程。通過調整這三個設置，可以針對高標準控制要求優化減速曲線。

（1）調整電動機的初始減速，以消除減速過程中的“死區”，從而導致瞬時停電。當電壓下降到一定水平時，增加或降低速度電壓。隨著電壓降低，電動機的速度降低。

（2）電動機停止電壓的設定值是減速電壓降至零的點。

（3）減速時間可在0到30秒之間調節，并且調節時間達到停止電壓設定值。

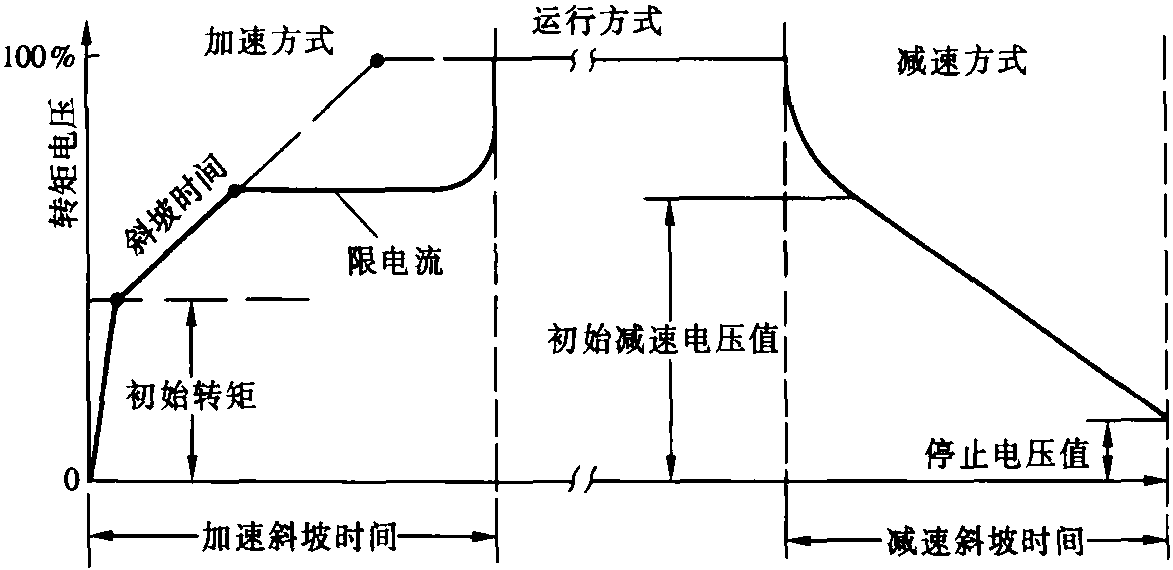

減速計劃如圖2-12-13所示。

1.頻繁啟動

輔助控制觸點在減速電路板的TB4上。當加速斜坡結束時，這些觸點會改變狀態。如果頻繁啟動，則只有在加速斜坡結束后才能進入減速狀態。如果頻繁啟動時間太短，則不會進入減速運行狀態。兩組C型輔助觸點可以與其他控制功能互鎖。額定功率為240V，3A，720W。

圖2-12-13減速計劃圖

2.開始

（1）確保根據PS1手冊的要求調整控制器。

（2）檢查減速器控制板的電位器是否滿足以下要求。

①開始（P6）順時針旋轉到大位置。 ②（P4）停止并逆時針旋轉到大位置。 ③時間（P5）順時針旋轉到大位置。

（3）連接X6或X7跳線時，指示燈點亮（請參閱圖2-12-13中的位置）。拔下跳線插頭后，電動機將繼續運行。 X6和X7插頭位置分別代表兩個減速時間范圍。 X7=短時間（0.5?30s），X6=長時間（30?60s），取決于負載。

（4）在停止減速之前，請打開電源并根據需要調整控制器。調整應在正常負載條件下進行。

3.減速度調整

（1）拔下減速器的X6和X7跳線，并使電機全速運轉。然后按下停止按鈕并逆時針旋轉P6，直到電動機減速。調整過程中可能會振動。繼續逆時針調整P6，直到沒有振動并且電動機開始按預期方式減速。

（2）好在連接X6或X7跳線之前切斷電源（如果在使用時需要減速，請不要斷開電源，請快速連接跳線插頭）。當我插入X6和X7跳線插頭時，電動機開始減速。當電動機接近停止時，順時針旋轉P4以調節停止電壓，直到減速板上的“ DECEL ON”指示燈消失。同時，停止電動機并關閉指示燈。否則，請根據需要重試。

（3）要縮短減速時間，請逆時針轉動P5。

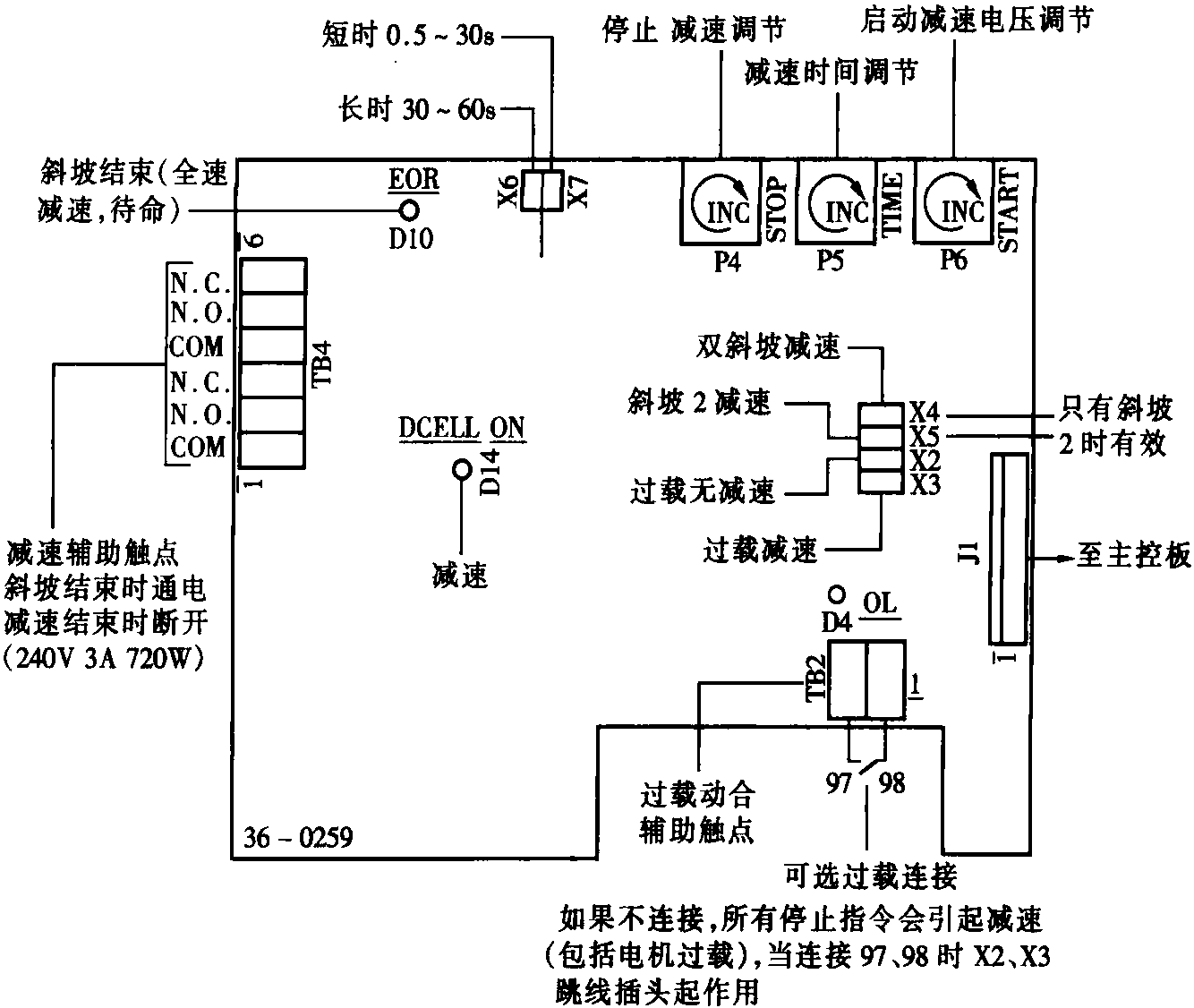

還原電路板如圖2-12-14所示。

（2）可選SR——沖擊保護繼電器

這種過載保護也稱為電子熔斷器或快速跳閘裝置，它可以保護電動機免受過載危險，并廣泛用于傳動設備中。 SR選項可以在啟動和運行期間監視電動機電流，并在電流超過設置的額定值時自動關閉并停止電源。

過載保護裝置具有兩個過載保護范圍。高范圍用于電動機的啟動過程，低范圍用于全速后置過程，高范圍可以在200之間進行調整。 ％和1000％（P2）達到大速度后，延遲范圍可以在1到10 s（P1）之間進行調整，較低范圍可以在50％到200％（P3）和跳閘延遲（P4）之間進行調整。可以將其調整為0.25至3s，并且跳閘靈敏度時間可以防止檢測到過載時發生故障。

對于某些用于材料加工的電動設備（例如研磨機），根據SR選項進行接線后，電動機會停止運轉，您可以聯系制造商以獲取接線信息。

1.沖擊繼電器調整階段

圖2-12-14減速電路板

（1）順時針旋轉沖擊繼電器保護板的電位器至大值。

（2）根據需要調整啟動設備。

（3）在調整了啟動裝置之后，在調整跳閘范圍之前，請先停止電動機。

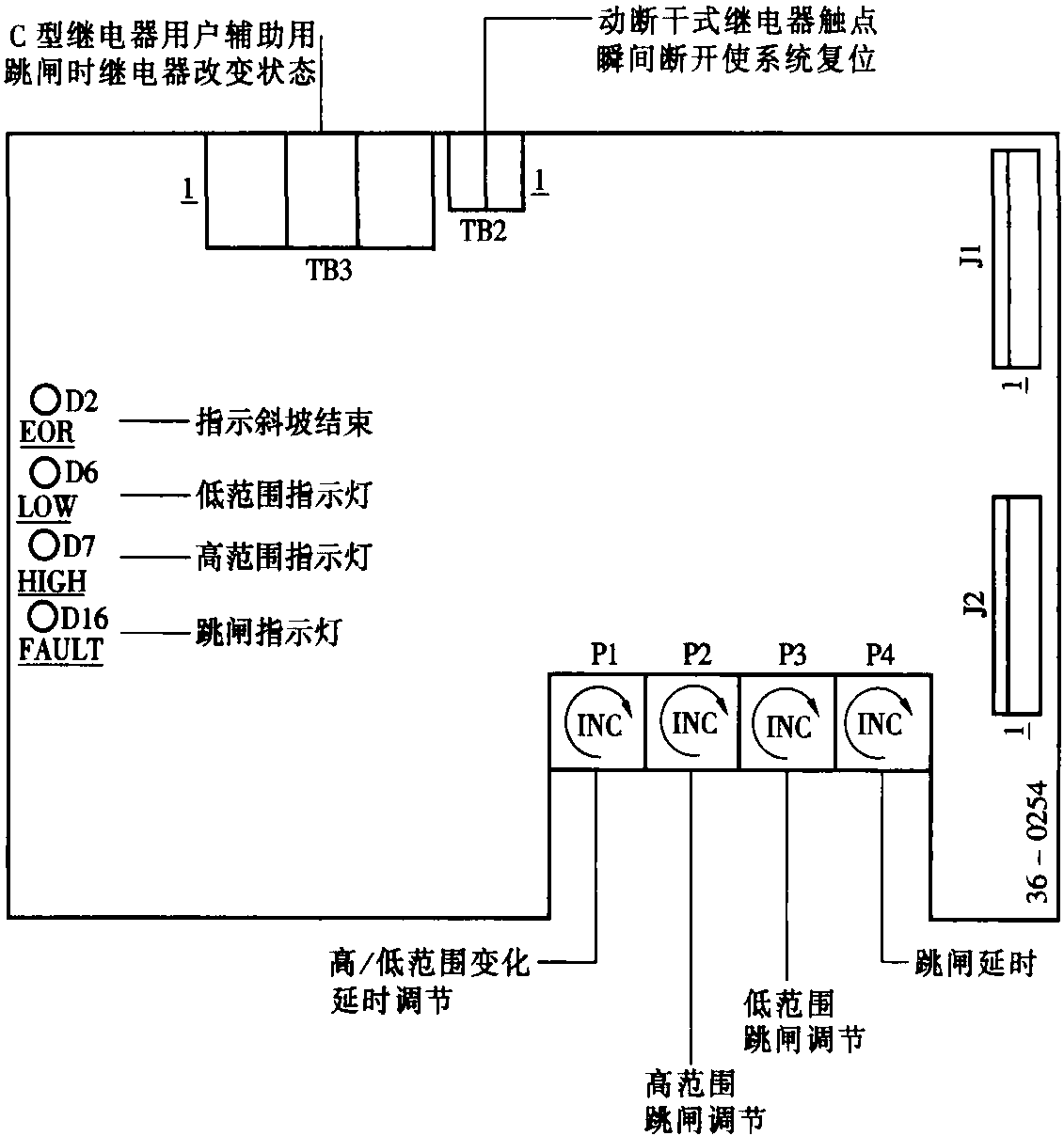

脈沖繼電器的保護板如圖2-12-15所示。

2.高電流跳閘范圍（P2）設置

將大電流跳閘電位器（P2）旋轉1/4圈，此電位器的校準范圍為滿載電流比的200％至1000％。在正常負載條件下啟動電動機。如果控制器跳閘，請繼續執行下一步（2），如果沒有跳閘，請繼續進行下一步（1）。

（1）停止整個系統，逆時針旋轉量程跳閘電位器，然后再次啟動并進行調整，直到發生跳閘為止，然后（2）進入調整步驟。

（2）如果在沿順時針方向微調了高范圍跳閘電位器后，電動機在啟動后仍未跳閘，則已對其進行了調整。如果在操作過程中出現周期性跳閘，請在負載下順時針調整高范圍跳閘電位器。

3.以大速度（P1）調整延遲

當電動機全速運行時，可以通過調整延遲跳閘時間來快速達到低范圍跳閘點。延遲時間可以通過調整P1在0到10秒之間調整。當達到大速度時，可以調整跳閘時間以輸入一個較低的延遲范圍。

4.低范圍跳閘調整（P3）

當電動機在正常負載下運行時，請調節低范圍跳閘電位器，直到其逆時針跳閘，然后再順時針旋轉，直到電動機剛開始運行。如果設備定期通過較高的電流，則跳閘延遲應允許這些較高的電流通過。調整范圍是額定工作電流的50％至200％。

5.行駛時間延遲調整（P4）

在低范圍操作中，跳閘時間的延遲調整可以消除故障。

6.重置旅行狀態

圖2-12-15沖擊繼電器保護板

要復位跳閘，必須斷開控制電源并接通電源，或者必須短暫斷開TB2的可動斷開觸點。為了使設備正常運行，必須首先將其重置。

7.輸出信號

TB3有一組C型觸點，額定功率為240V和3A。它們在跳閘狀態下運行，并且可以連接到控制板上的互鎖觸點（TCB2000）或相應地連接到其他電動機。到應用程序。在控制電路上。

8.指示燈

圖2-12-16雙燈電路板

安裝在電路板上的發光指示器指示:狀態。

（1）EOR——燈結束，啟動延遲從高范圍變為低范圍。

（2）LOW——低范圍跳閘。

（3）HIGH——高范圍跳閘。

（4）FAULT——發生跳閘。

（3）選項AA——雙斜角

雙斜坡模式可以提供兩個獨立的轉矩，并且斜坡模式適用于兩個速度電動機，電動機反向控制和頻繁啟動的條件。雙燈組件是安裝在主電路板頂部的微型電路板。電位器調整如下。 P1=電流限制，P2=斜坡時間，P3=初始轉矩，X1=斜坡啟動（同一主板上的X5功能）。調整斜率1（主板上的P2電位計），選擇斜率2（P2在另一塊AA板上），然后閉合AA板上TB3的觸點1和2的活動觸點。 P1在AA板上）根據圖2-12-16調節另一塊AA板上的電位計。

有關上述選項的設置值范圍，請參閱附錄11。
