不同結構電機的溫度分布
- 發布時間:??2021-08-02
- 分類：行業資訊
- 作品聲明：內容由AI生成
- 來源:未知
在電機溫升的計算中，重要的是計算繞組和鐵芯的溫升。這些部件不僅是導熱介質，也是分布式熱源。一般來說，它們的溫度在空間上總是按照一定的規律呈曲線分布，所以高溫升和平均溫升是有區別的。雖然電機各部件的發熱極限應以大溫升為依據，但在計算中，一般只能整體計算發熱部件的平均溫升，平均溫升與大溫升之間存在一定的規律性關系，所以平均溫升也可以用來衡量電機的發熱情況。今天，簡單介紹幾種典型電機的溫度分布。

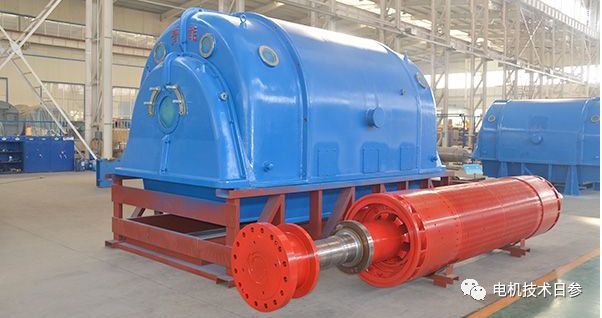

不同結構電機的溫度分布
采用對稱徑向通風系統的電機中定子繞組沿軸向的溫度分布
當采用這種通風系統時，通過每個徑向通風管道的風量大致相同。此時，繞組和鐵芯的高溫度出現在電機的中部。定子繞組中部銅(鋁)消耗轉化的熱量，一部分通過鐵芯和風道散入空氣，另一部分沿繞組傳導至兩端，從繞組端部散入空氣。在一種有效長度較短的電機中，端部散熱對繞組的冷卻起著重要作用。
采用軸向通風系統或混合式通風系統定子繞組沿軸向的溫度分布
一般來說，采用端部不對稱的通風系統時，定子繞組和鐵芯的溫度分布，以及高溫度出現的位置，從對稱通風系統的中部向電機逸出的熱空氣的出口方向移動。

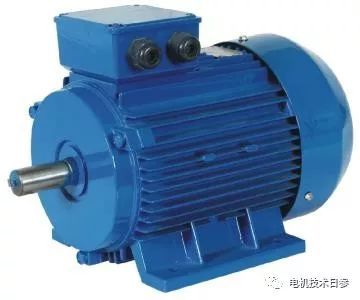

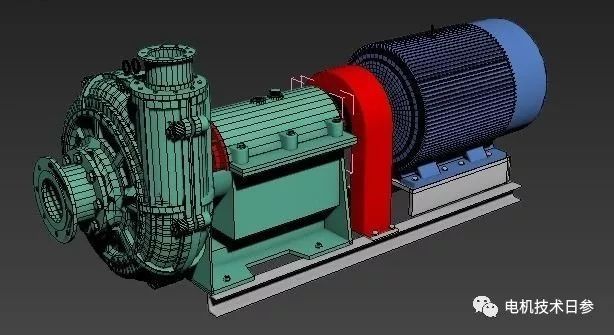

表面冷卻的封閉式（交流）電機中定子繞組溫度沿軸向的分布
在這種電機中，定子繞組中的損耗主要通過鐵芯和框架耗散。繞組端部散熱條件差，所以端部損失的一部分熱量也會通過槽通過鐵芯散發出去。這樣定子繞組的溫度分布兩端高中間低。
勵磁繞組中的溫度分布
在集中多層勵磁繞組中，由于高度遠大于厚度，熱量主要從表面散失。在這種繞組中，沿厚度的溫度分布通常不同于繞組內外表面的散熱，因此溫度分布是不對稱的。
鐵心疊片組中的溫度分布
由于硅鋼片疊片組在徑向和軸向的導熱系數相差很多倍，可以近似認為鐵心疊片組在徑向的溫度分布是均勻的，而在軸向的溫度分布是均勻的。
就是不統一。如果通過兩側徑向風道的風量不同，芯體的軸向溫度分布也會不對稱。
