1.定子

直流電動機的定子可以理解為殼體和主極芯。直流電動機運行時，已連接至直流電源。為了產生轉子旋轉所需的磁場，主磁極鐵心專門設置為包含勵磁繞組，如圖5所示。 7.主磁極鐵芯通常通過沖壓，剪切和層壓1至2mm的鋼板制成，并使用帶有鉚釘的鉚釘制成整體。

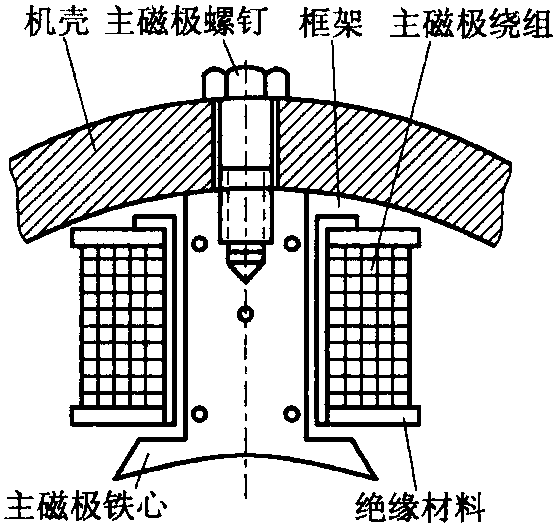

圖5-7直流電動機的定子和主極結構

對于由晶閘管驅動的大型DC電動機或大功率DC電動機，在兩個主電源之間放置一個由疊置硅鋼板制成的小磁極——換向磁極，以改善電動機的換向性能。它與整流繞組（或稱為附加激勵）一起產生整流磁場。

將直流電動機的定子繞組設置在定子的主極上，并且在施加直流電之后會產生勵磁磁場，因此將其稱為勵磁繞組（圖5-7）。小型直流電動機的勵磁繞組由電磁線控制，而中大型直流電動機則用扁平銅線纏繞。連接到勵磁繞組的直流電源稱為勵磁電源，也可以將勵磁電源與轉子繞組組合使用直流電源。因此，勵磁繞組中有4種連接方式：單獨勵磁（勵磁），并聯勵磁（勵磁），串聯勵磁（勵磁）和復合勵磁（勵磁），如圖5-8所示。每個繞組端子的標記如表5-1所示。

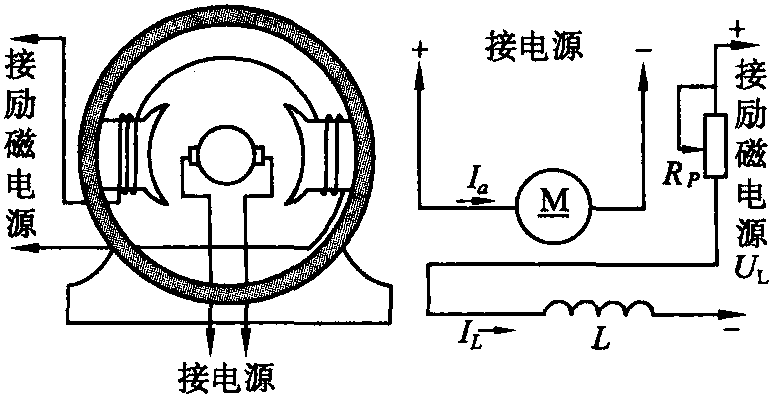

（a）賀力連接方法

（b）并行連接方法

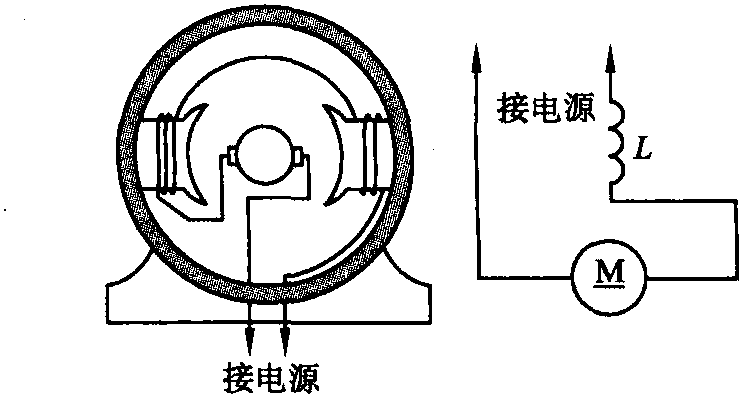

（c）串行連接方法

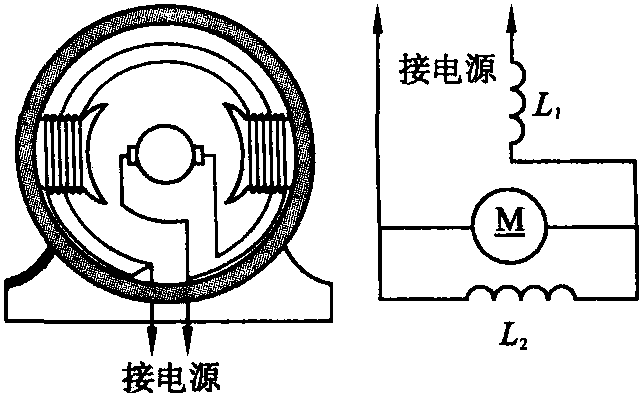

（d）復合激勵連接方法

圖5-8直流電動機勵磁繞組的4種連接方法

表5-1直流電動機繞組的結束標記

繞組名稱1965年之前從1965年到1980年之后1980年開始結束開始結束開始結束開始結束結束電樞繞組S1S2S1S2A1A2整流器繞組H1H2H1H2B1B2系列勵磁繞組C1C2C1C2D1D2并聯勵磁繞組F1F2B1B2E1E2勵磁補償由電動機驅動的直流繞組磁極繞組中，換向磁極的芯中有一個套管。整流極繞組必須與主極繞組串聯連接，并且極性不能接反。

2.轉子

直流電動機的轉子通常稱為電樞，是產生電磁轉矩并將電能轉換為旋轉機械能的組件，主要由鐵芯，旋轉軸，電樞繞組和電樞繞組組成。整流器。

像交流電動機一樣，電樞鐵芯是通過層壓0.35?0.5mm厚的相互絕緣的硅鋼片制成的，軸是由合金鋼鍛造而成的，其外周具有用于插入放電電樞線圈的凹槽。如圖5-9（a）所示。

電樞繞組由高強度絕緣線（圓形或矩形）制成，該絕緣線根據一定的規則埋在電樞轉子的外周槽中，并與換向片相連。通過電刷相連接的直流電源。電樞繞組的固定必須非常牢固，以防止電樞高速旋轉時電樞振動或因離心力而脫落。

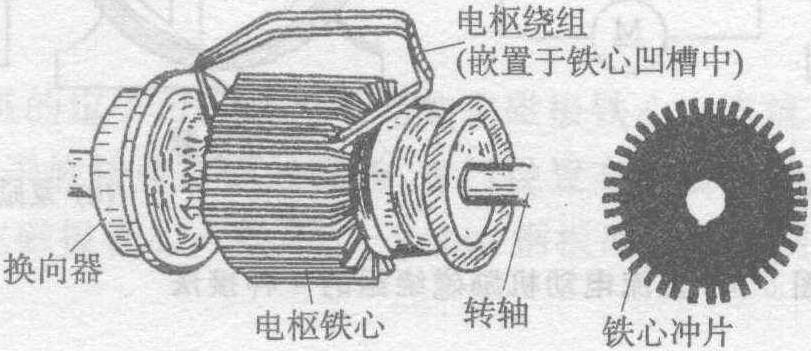

（a）電樞

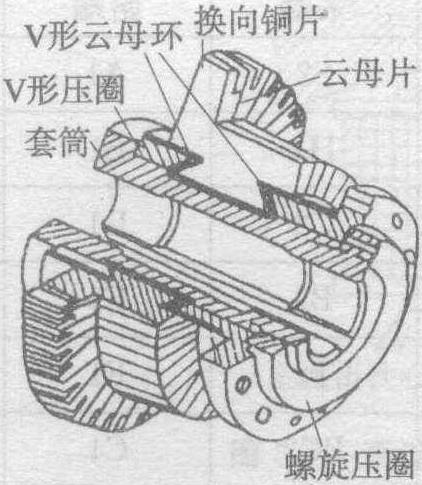

（b）積分換向器

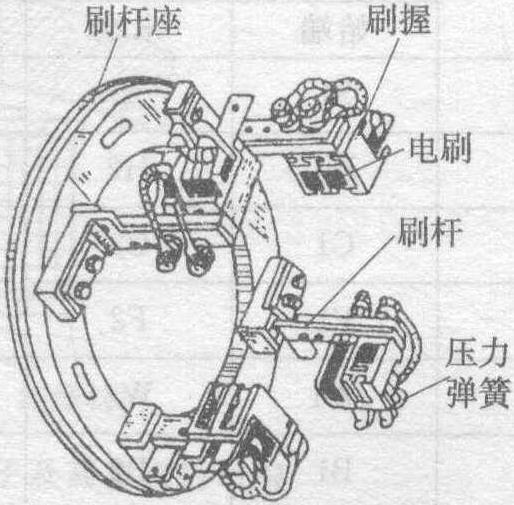

（c）電刷

圖5-9直流電動機的轉子結構
