滿負荷啟動電動機是有利的，您可以獲得正確的時間和轉矩斜坡設置。電位器的調節范圍是3/4圈，如果調節電位器超出此范圍，則該組件將被損壞。出廠設置可以滿足大多數用戶的電機使用要求。調節電位器，如圖2-13-7所示。

（1）提速調整

根據典型的應用程序設置了工廠，因此在準備啟動系統之前，請嘗試重設。如果電動機沒有達到其大速度，請?jiān)黾与娏飨拗疲⑶胰绻妱?dòng)機沒有立即旋轉，請?jiān)黾有枰M(jìn)行加速調整的初始電壓。加速過程有三個可調量，下面逐一說明。請參閱圖2-13-8。

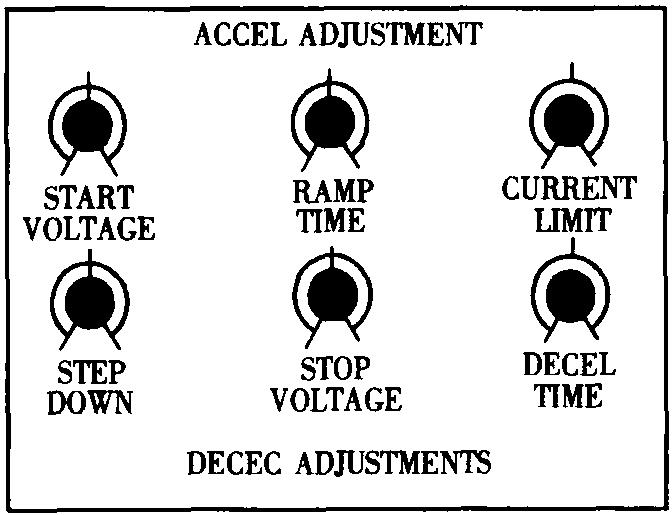

圖2-13-7電位器調整

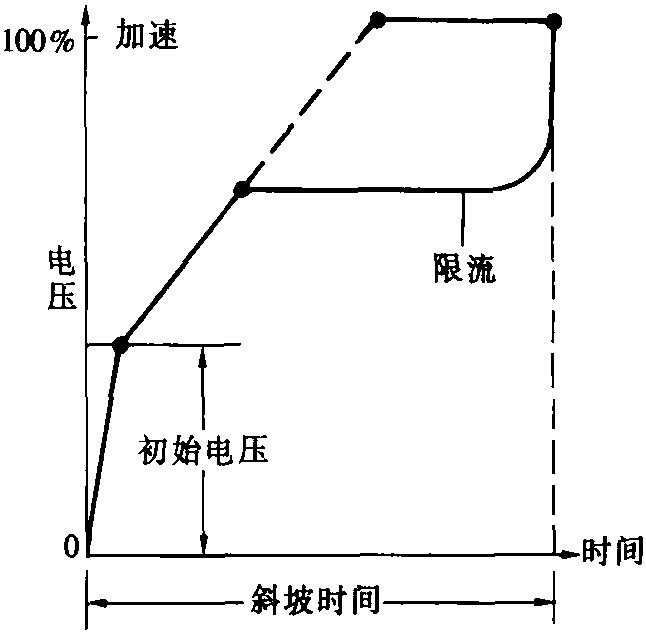

圖2-13-8加速度調整

1.初始電壓設置/旋轉檢查

初始設置啟動扭矩=60％線路電壓；范圍=0至100％的線路電壓。

可以通過調節電動機的初始啟動電壓來獲得初始轉矩。調節啟動電壓時，取消燈泡功能并將SW1-3開關轉到“ OFF”位置。進行調節時，順時針旋轉電位器（START VOLTAGE）以增加扭矩（電壓）（見圖2-13-7）。將啟動命令添加到XLC/XLS。當電動機剛剛開始旋轉時，初始轉矩將調整為狀態。如果電動機不旋轉，則需要通過順時針調整電位器來增加啟動轉矩。如果旋轉太快，則必須使用電位計逆時針調整它，以減小啟動扭矩。

注意請勿將:開關SW1-3始終保持關閉狀態！

2.調整燈泡時間

初始設置=10s；燈泡的調節范圍是0到60 s。

調整斜坡時間以更改達到電流極限的時間。加速時間（燈泡時間）可以通過調節燈泡電位器（燈泡時間）來順時針調節以達到目的。調整初始扭矩后，調整燈泡時間，然后慢慢轉動燈泡電位器，直到滿足燈泡時間為止。停止電動機，然后重新啟動電動機，以確保其滿足電動機的加速要求。

3.調整電流限制

出廠設置的電流極限值為350％FLA，可調電流極限范圍為200％至500％FLA。

電流限制的主要功能是抑制峰值電流，并在必要時可用于延長斜坡時間。電壓斜坡和電流限制之間的相互作用允許加速器電動機達到其大電流，并確保電流限制值滿足要求。電流限制應設置得足夠高，以允許電動機全速運行。 350％的出廠設置是典型的起始值。對于負載變化頻繁的電機，請勿將電流極限值設置得太低，以防止電機停止并終導致電機過載和跳閘。

（2）減速度調整

軟停止會延長停止時間，導致負載緩慢停止并停止。三種可調的減速曲線可以滿足您的大多數要求。如圖2-13-9所示進行調整之前，請嘗試使用出廠設置。??????????????????????????????????????????????????????????????????????????????????????????

機器被設置為在工廠無效的軟停止，并且開關SW1-4被設置為OFF以在調整之前生效。應用軟停止之前，必須首先調整軟啟動。調整軟啟動，軟停止應處于正常負載狀態。軟停止和軟啟動調整使用相同的方法。順時針旋轉電位器以增加設置。逆時針?lè)较驕p小設定值。

1.降壓調節（降壓調節）

初始設置啟動扭矩=60％線路電壓；范圍=0至100％的線路電壓。

可以通過反復試驗將起動減速電壓調整為電動機開始減速的電壓值。該特性意味著電壓突然從全電壓下降到設定值。

2.停止電壓水平

初始設置啟動轉矩=20％線路電壓；范圍=0至100％的線路電壓。

設置停止電壓值，以使減速電壓立即降至零，并且電動機完全停止。

3.減速斜坡時間（減速斜坡時間）

初始設置=5s，燈泡調節范圍是0到30s。

調整時間，以使減速斜坡時間達到停止電壓值，并在設置的時間重復啟動/停止確認。如圖2-13-9所示。

:不得超過每小時電機允許的啟動次數。軟停止也被認為是計算的開始。例如，每小時允許啟動6次，然后通過軟停止啟動3次。被允許。

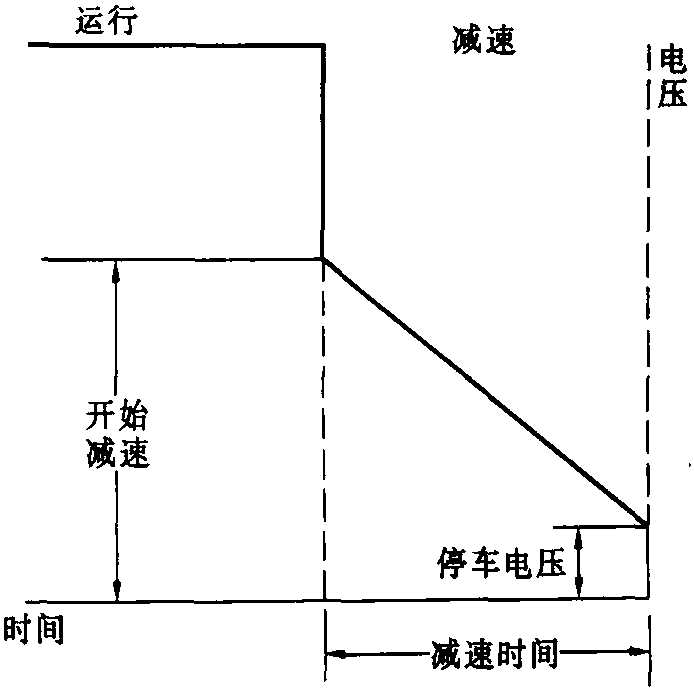

圖2-13-9減速度調整

圖2-13-10雙金屬環境過載繼電器調整面板

（3）熱過載繼電器調整

熱過載調節僅對XLS系列有效，XLC系列沒有此調節功能。 XLS系列通過可調節的熱過載繼電器提供電動機過載保護。標準XLS具有10級熱過載保護功能。 10級過載保護提供600％的額定電流和10秒的保護繼電器操作。 20級過載保護是可選的，而20級過載保護以600％的電流打開20秒（XLC和XLS之間的區別是XLC沒有過載繼電器）。

1.過載繼電器調整

可以通過設置標有ABCD（圖2-13-10）的刻度盤來調節雙金屬環境補償過載繼電器，以調節滿載電流（FLA）范圍，并且過載繼電器為125％FLA（用于1.15電動機）。成為。打開負載系數，打開115％FLA（對于電動機負載系數1.0），對于低功率電動機控制單元，可以通過直接調節過載繼電器調節輪上的刻度盤來進行設置。

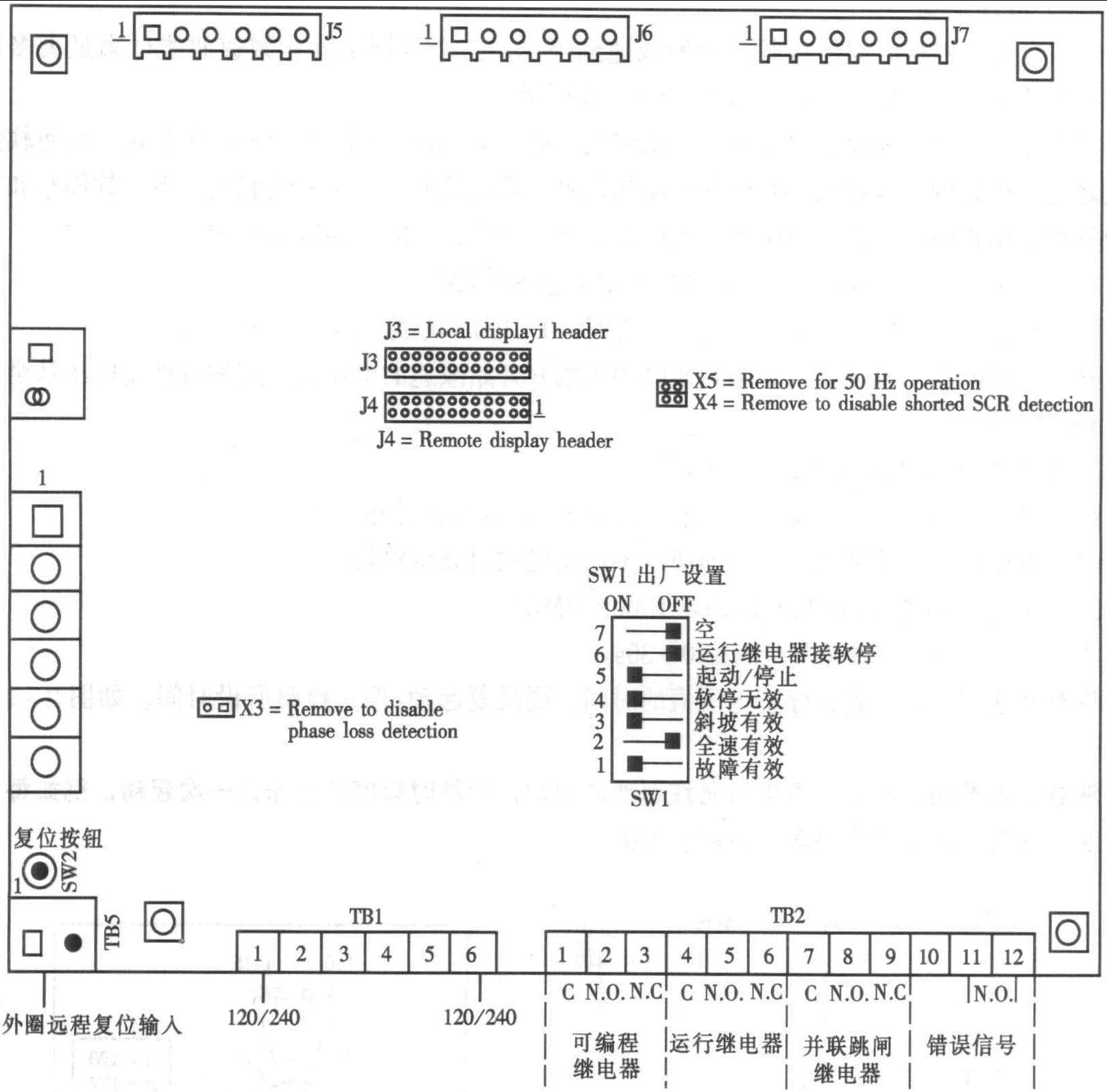

圖2-13-11 XLC/XLS系列主電路板圖

2.滿載電流

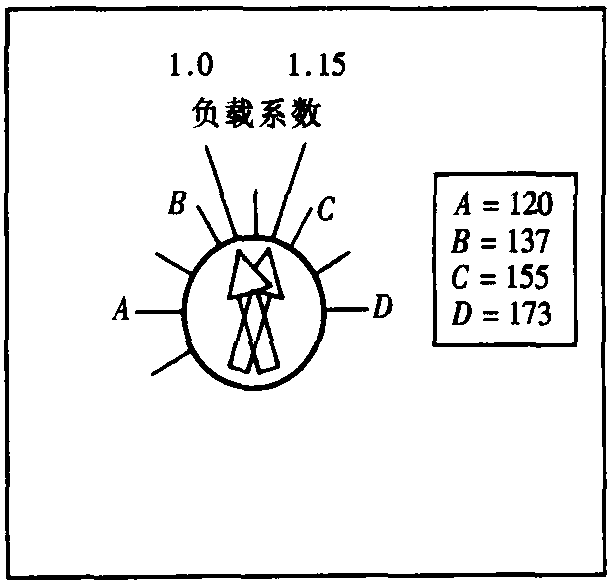

FLA的值顯示在過載調節撥盤上。字母ABCD表示相應刻度盤上的當前值。當電動機負載為1.15時，將FLA調整為相應的電動機額定電流。在以下情況下，當電動機的FLA值介于兩者之間的字母之間時，請調節刻度盤：當電動機的工作負載系數為1.0時，如圖所示轉動FLA撥盤。

:的某些繼電器帶有標記的電動機電流，因此您需要根據電動機的實際電流進行設置。

警告:為防止火災和觸電，如果繼電器的加熱元件被燒壞，則必須更換整個繼電器。

3.手動/自動重置

初始設置為“ M”的過載繼電器處于手動位置（建議手動復位）。通過將標有“ A”和“ M”的復位刻度轉到“ A”位置，可以自動復位。為防止電動機過載時過熱或電動機自動啟動，有必要添加兩線控制觸點，以便在電路斷開時使啟動器觸點脫離位置。用戶自行安裝機箱時，應根據需要在機箱或設備前貼警告標志。

注意如果選擇了:自動啟動，則會在表盤上安裝啟動警告并記錄:

警告連接到:單元的電動機會自動啟動，而無需事先激活。

4.旅行支票

在手動復位狀態下，檢查過載電路跳閘功能并按下過載繼電器的測試按鈕，當控制器為斷路器時，指示器信號上顯示“ Overload”。可以通過按下過載繼電器上的復位按鈕和板上的復位按鈕（請參閱主板上的復位按鈕的位置，圖2-13-11）來清除故障。該檢查將驗證電動機保護功能是否正常運行。
