單相電機三根線怎么判斷啟動線和運行線(電機星三角啟動接錯線)
- 發布時間:??2021-03-09
- 分類：行業資訊
- 作者：
- 來源:網絡
- 訪問量：2511
使用萬用表測量3個端子。

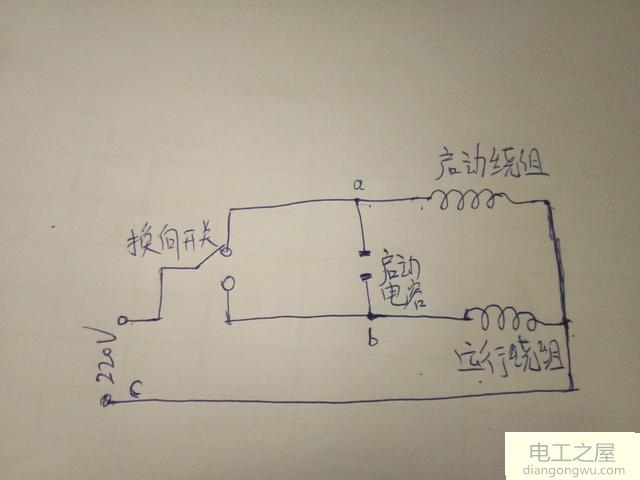

如果3個端子是a b c，請分別測量ab，ac和bc的電阻。測量電阻大的組是啟動繞組和串聯繞組的電阻（在我的圖中，兩個段的電阻均為ab）。然后，其余端子就是您連接到電源線的公共點（我圖中的c點）。然后將電容器的兩根導線連接到點a b。然后將換向開關連接到電源的a b點和另一點（見圖）。至此，單相電動機電容器正反啟動圖就完成了！
單相電動機通常是指由單相交流電源（AC220V）驅動的低功率單相異步電動機。這種電動機通常在定子上具有兩相繞組，而轉子是普通的鼠籠型。定子中兩相繞組的分布以及不同的供電條件會產生不同的啟動和運行特性。
電容式電動機使用電容器作為相移元件，并與次級繞組串聯連接，以在主繞組電流和次級繞組電流之間產生幾乎90度的相位差，從而在電動機中產生旋轉磁場。定子。旋轉電機的空間。
起跑線和跑線的判斷
關鍵是要找到這三行的共同點。首先，成對測量三根導線的電阻，以找到電阻大的導線組，其余導線在兩個繞組之間繪制，通常用作普通導線。如果找到一條公共線，那么判斷起跑線和起跑線就非常簡單。分別測量公共線和其他兩條線之間的電阻。電阻越大，運行線，電阻越小，起跑線。
您可以看到，從電動機引出的三根電線是啟動電線，運行電線和公共電線。單相電動機包括電容器啟動類型，電容器啟動類型，電容器啟動類型等。
使用萬用表測量電機3線制的直流電阻。電阻越大，啟動線圈就越多，而電阻越小，工作線圈就越多。
