（1）開始設置調整

滿負荷啟動電動機是有利的，您可以獲得正確的時間和轉矩斜坡設置。電位器的調節范圍是3/4圈，如果調節電位器超出此范圍，則該組件將被損壞。

1.啟動設置（初始設置）

（1）啟動轉矩=60％線路電壓。

（2）斜坡時間=10秒。

（3）電流極限=電動機滿載電流（FLA）的350％。

（4）小節能電壓=60％線路電壓（僅在添加了節能功能時有效）。

（5）大節能電壓=100％線路電壓（僅在添加了節能功能時有效）。

2.調整

PS1的啟動特性已在出廠時根據大多數用戶電動機的特性進行了設置。使用PS1首次啟動電動機時，請首先嘗試確保這些初始設置合適。如果電動機沒有增加，請增加電流限制設置以增加速度。如果電動機沒有啟動，請增加初始轉矩調節。 PS1調整步驟和步驟如下。

（1）開始扭矩調節。可以通過調節電動機的初始啟動電壓來獲得初始轉矩，該電壓值的調節范圍為線電壓的0到100％。進行調節時，順時針旋轉電位計P1以增加轉矩（電壓）。要校正電動機的啟動扭矩，請拔下主電路板上的跳線插頭X5，首先取消斜坡功能使其無法工作，然后順時針調節電位計P1以增加啟動扭矩。如果電動機剛剛開始旋轉，則發出PS1停止命令，關閉電源，然后重新插入X5跳線塞以恢復軟啟動斜坡功能（見圖2-12-6）。這樣，將設置低的有效啟動扭矩（請參見圖2-12-7）。

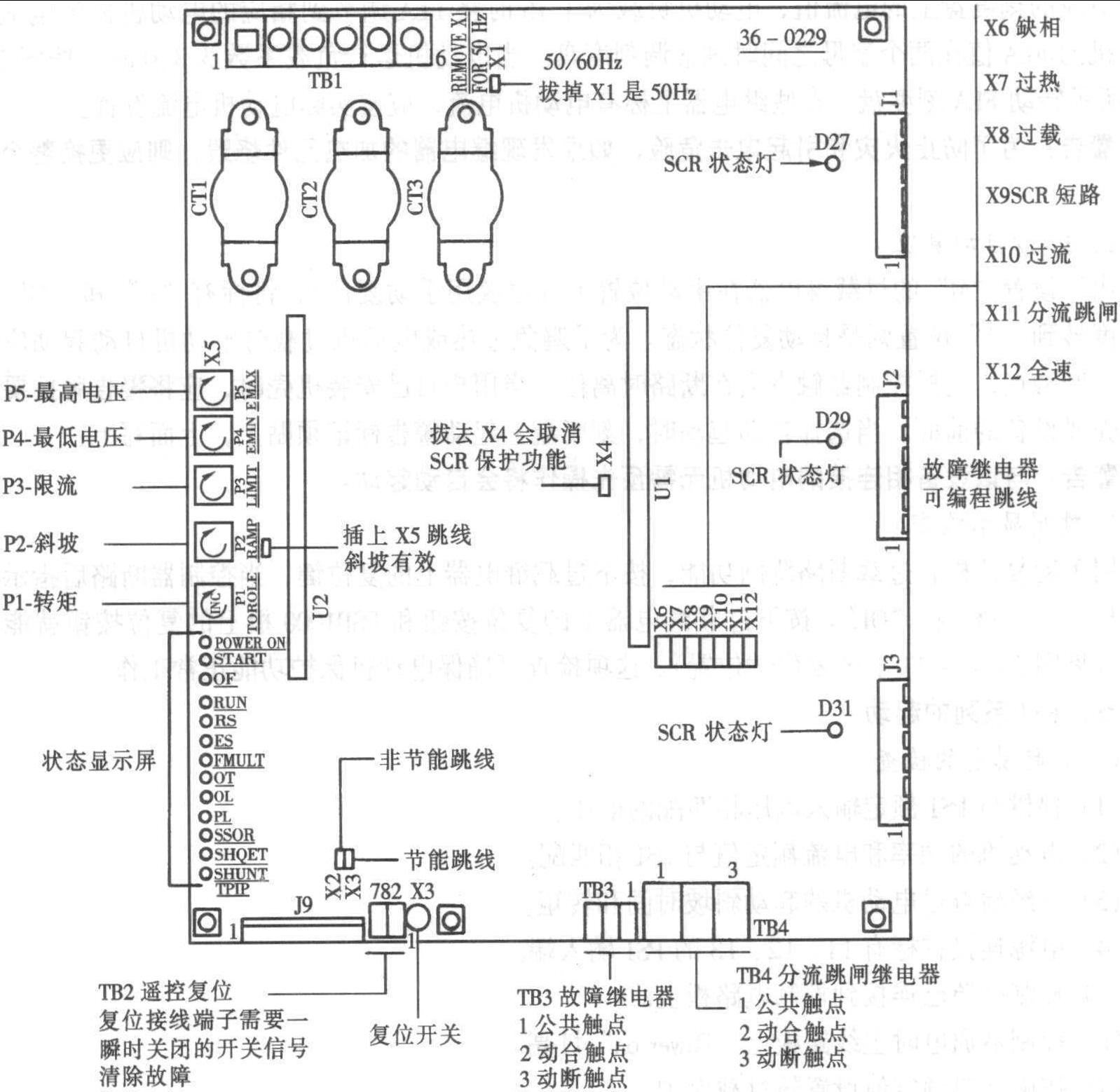

圖2-12-6 PS1系列主電路板的電位器位置

（2）燈泡時數調整。燈泡的調節范圍是0到60 s。調整燈泡時間可以更改到達電流極限點的時間，并且可以通過燈泡電位器P2順時針調整加速時間（燈泡時間）以達到目標。調整初始扭矩后，調整燈泡時間，然后慢慢轉動燈泡電位器P2，直到滿足燈泡時間為止。停止電動機，然后重新啟動電動機，以確保其滿足電動機的加速要求（請參見圖2-12-7）。

:燈泡小時數不要盡可能長。在某些情況下，斜坡時間過長，以至于電動機無法完全啟動，從而保護了系統。通常，它可以設置為6秒到10秒，并且可以滿足大多數負載條件。

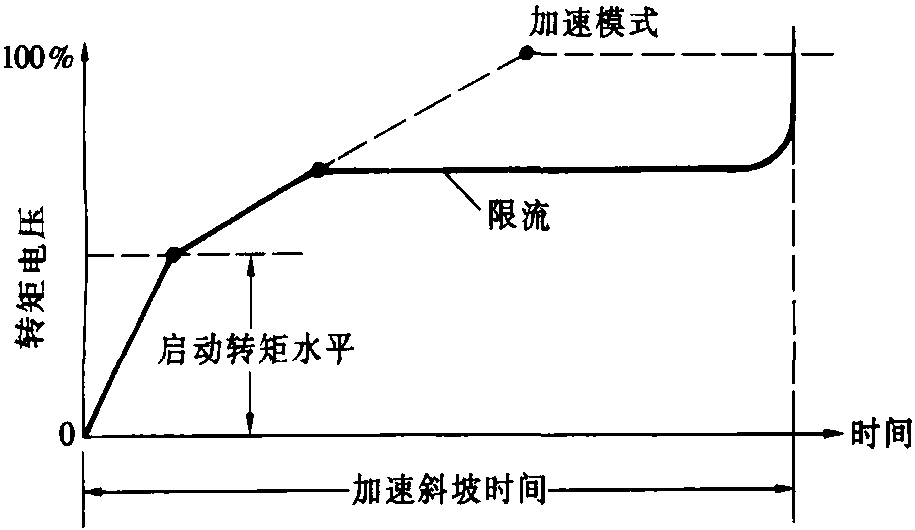

圖2-12-7坡度特性圖

（3）電流限制調整。 PS1的電流極限值比率在出廠時設置為額定工作電流的350％，可調電流極限范圍是200％至500％。電流限制的主要功能是抑制峰值電流，并在必要時可用于延長斜坡時間。電壓斜坡和電流限制之間的相互作用允許加速器電動機達到其大電流，并確保電流限制值滿足要求。電流限制應設置得足夠高，以允許電動機全速運行。 350％的出廠設置通常是一個很好的起始值。

警告:對于負載變化頻繁的電動機，請勿將電流極限值設置得太低，以防止電動機停止并終導致電動機過載和跳閘（見圖2-12-7）。

（4）跳閘電流（初始設置）。出廠設置的跳閘電流是不可調節的滿載電動機電流的100％。瞬時跳閘和斷開功能可以防止系統或電動機的輸出線與地線短路。

（5）低電壓（僅對節能功能有效）。電位器（P4）標有“ EMIN”，用于調節低電壓（見圖2-12-6），有效值為工廠出廠線電壓的60％（對于380V系統為230V），大多數用戶要求。

可以在使用現場進行調整，以實現的節能效果。首先，您需要認識到輸出電壓與電動機負載直接相關。進行調整時，將交流電流表連接至控制器的輸出導線，并將交流電壓表連接至輸出的兩相之間。首先在較小的負載下運行電動機，測量添加到電動機上的電壓和電流，順時針旋轉“ EMIN”（P4）以增加電壓，逆時針旋轉“ EMIN”（P4）以降低電壓。 “ EMIN”（P4）的設置是電動機電流的低點。當電動機電壓略微降低并且電動機電流開始增加時，順時針旋轉“ EMIN”（P4）以減小電動機電流并將其返回到設置。當電動機電流小時，這是“ EMIN”（P4）的設置（請參見圖2-12-8）。

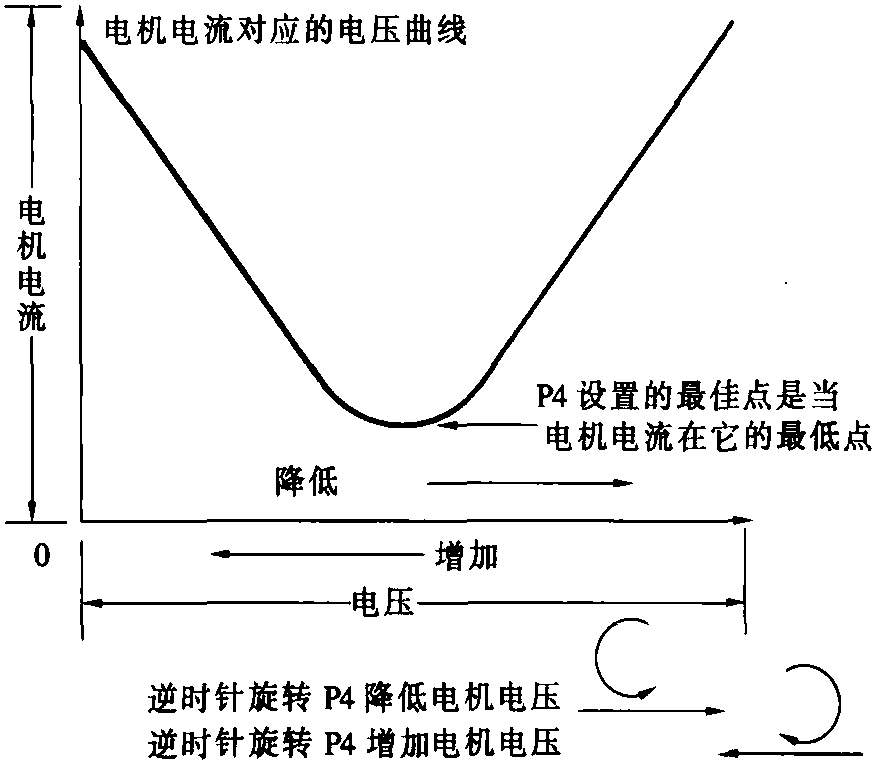

圖2-12-8根據電動機電流的電壓曲線圖

說明:

1）如果電動機處于滿負載或接近滿負載，則小電壓調節無效。在這種情況下，必須將P4一直旋轉以取消節能調節中的小電壓設置。

2）如果由于負載的不斷變化而無法確定小電壓，請不要調整小電壓設置，而應使用出廠設置。

3) 節能的特點是由于具有電流敏感線路能使電動機在輕載狀態下減小電動機轉子損耗,新式的具有節能經濟型電動機在設計中減小了轉子損耗,比起標準電動機可以在低的滿載電流狀態下工作。這可能影響節能部件的正確運行。因此,在使用節能經濟型電動機時好去掉PS1的節能功能。

(6)高電壓(節能功能有效時工作)。高電壓節能調節是電動機滿載運行時的高線電壓,節能調節量是電動機滿載運行時的高線電壓,出廠設置為100% (380V),能滿足大多數情況,它能削掉和調節高于額定電網電壓的部分,限制高電壓加到電動機上以減少電動機發熱和延長電動機使用壽命。

(二) 熱過載繼電器的調整

PS1系列通過可調式熱過載繼電器提供電動機過載保護。標準PS1配有10級熱過載保護。10級過載保護提供額定值為600%的電流、10s斷路保護繼電器動作。20級過載保護也可作為一種選購,20級過載保護將在600%電流20s斷路。

熱過載繼電器可通過轉動標有ABCD的刻度盤來調節滿載電流(FLA) 的范圍,過載繼電器將在125%FLA(對于1.15的電動機負載系數) 時斷路,以及在115% FLA(對于1.0的電動機負載系數)時斷路,對于較低功率的電動機控制裝置可以通過直接調節在過載繼電器調節輪上的刻度盤來設定。

1.滿載電流

過載調節刻度盤上標有FLA的數值,由字母ABCD可知相對應的刻度盤上的電流值,電動機負載為1.15時將FLA調節到相應的電動機額定電流,當電動機的FLA值在兩個字母之間時則估調刻度盤。當電動機運行負載系數為1.0時,按圖2-12-9所示轉動FLA刻度盤。有些繼電器上標有電動機電流,應按實際電動機電流設置。

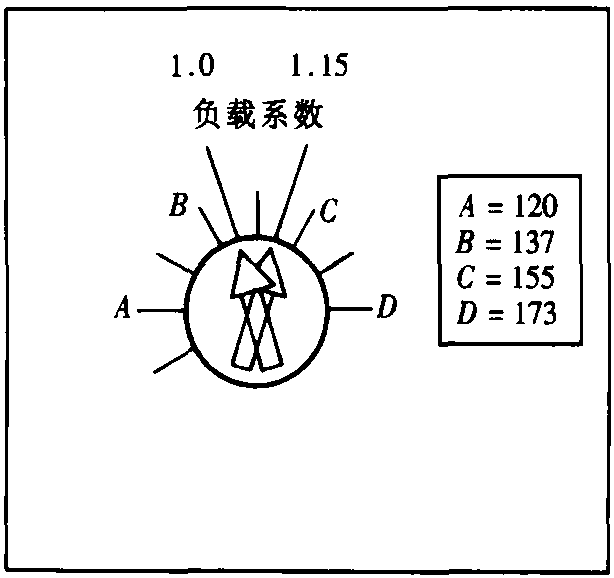

圖2-12-9 滿載電流電位器FLA的調整

警告: 為了防止火災和引起電擊危險,如果發現繼電器的加熱元件燒毀,則應更換整個繼電器。

2.手動/自動復位

出廠設置“M”的過載繼電器在手動位置上 (建議用手動復位),將標有“A”和“M”的復位刻度轉到“A”位置則是自動復位狀態。為了避免過熱或電動機過載時電動機自動起動應附加兩線控制觸點,這樣控制器觸點會在斷路時離位,當用戶自己安裝機殼時,應將警告牌按要求貼在機殼或設備的前面。當選擇自動起動時,刻度盤上起動警告標記須貼上,上面寫上:

警告: 與該設備相連接的電動機無需預先操作將會自動起動。

3.跳閘顯示檢查

用手動復位檢查過載斷路跳閘功能,按下過載繼電器上的復位鍵,當控制器斷路后指示燈信號將顯示“Fault”和“OL”。按下過載繼電器上的復位按鈕和PSB1000板上的復位按鈕就能清除錯誤(見圖2-12-11上的復位鍵位置)。這項檢查可確保電動機保護功能正常工作。

圖2-12-11 主控制板PSB1000
