高壓定子繞組中經(jīng)常出現(xiàn)藍(lán)色熒光的局部自由放電，并伴有嗤嗤聲，稱為電暈。電暈產(chǎn)生臭氧(O3)和氮氧化物(N0，NO2)，與水分結(jié)合形成有害的酸性物質(zhì)，腐蝕絕緣。電暈還會(huì)造成絕緣局部發(fā)熱，加速絕緣老化，嚴(yán)重時(shí)會(huì)迅速破壞絕緣。今天女士，我就和大家簡單談?wù)劯邏弘姍C(jī)電暈、溝槽電暈、電蝕的預(yù)防。

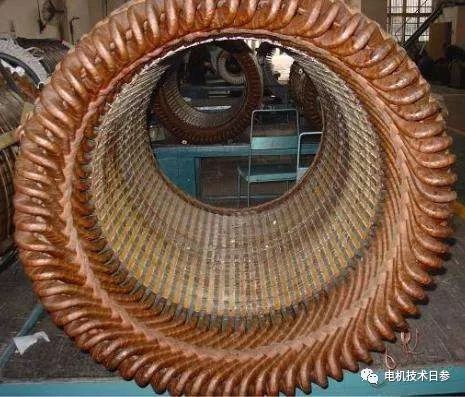

卷繞電暈

繞組容易產(chǎn)生電暈的部位有：(1)線圈絕緣的內(nèi)部氣隙；(2)盤管出口和通風(fēng)交叉；(3)線圈絕緣表面和槽壁之間的間隙；(4)繞組端部相鄰線圈之間的間隙以及導(dǎo)線與端環(huán)之間的位置。

當(dāng)熱固性絕緣表面的電暈保護(hù)層與槽壁接觸不良或不穩(wěn)定時(shí)，在電磁振動(dòng)的作用下，接觸點(diǎn)若即若離，造成火花放電。這種火花放電的能量可達(dá)電暈放電的幾百倍，局部溫度可高達(dá)幾百度，在絕緣表面造成1 mm以上深度的麻坑。凹坑的位置經(jīng)常由于振動(dòng)而改變，這被稱為電腐蝕。

溝槽電暈產(chǎn)生的原因及預(yù)防方法

高壓定子繞組的槽外表面與槽壁之間存在間隙，絕緣表面間隙處的場強(qiáng)EaM可按不做防暈處理時(shí)的雙層介質(zhì)板電容器計(jì)算。

公式(1)中的：

U——相電壓(kv)；

a——嵌入間隙(cm)；

i——單側(cè)絕緣厚度(cm)；郭-36線圈槽間間隙

a——空氣的介電系數(shù)；

I ——絕緣體的介電系數(shù)。

若EaM之值大于或等于均勻電場中的空氣擊穿場強(qiáng)EbM時(shí)，則將發(fā)生電暈。

繞組絕緣表面和槽壁之間的氣隙即使在有電壓工作時(shí)也會(huì)產(chǎn)生電暈。由于繞組角、風(fēng)道和槽口處的電場畸變，在較低的工作電壓下會(huì)產(chǎn)生電暈。

實(shí)踐證明，當(dāng)電機(jī)額定電壓不超過3kV時(shí)，槽內(nèi)無電暈現(xiàn)象；在額定電壓為6千伏時(shí)，槽內(nèi)就可能產(chǎn)生電暈，在額定電壓大于10千伏時(shí)，實(shí)際上所有空隙都將出現(xiàn)電暈現(xiàn)象。

為了消除絕緣中的電暈，需要對(duì)線圈的絕緣包裹、浸漬和壓制進(jìn)行標(biāo)準(zhǔn)處理，使絕緣層緊密無氣隙。對(duì)于6 kV以上的線圈，必須通過測量tg來判斷絕緣的內(nèi)部質(zhì)量。運(yùn)行經(jīng)驗(yàn)證明，當(dāng) TG 控制在允許范圍內(nèi)時(shí)，可以認(rèn)為線圈中的電暈問題已經(jīng)解決，因此電暈保護(hù)處理只考慮線圈表面的電暈。

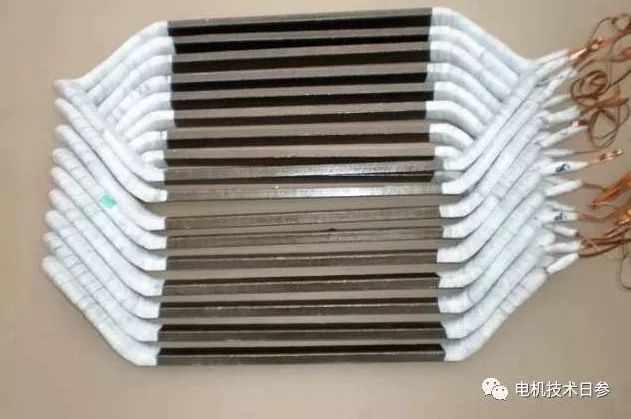

為了消除相壁和絕緣表面之間的電暈，常見的方法是在絕緣表面添加低電阻抗電暈層。一方面通風(fēng)缺口電場分布均勻，軸向磁場減小；另一方面，低電阻抗電暈層與槽壁接觸以縮短間隙。如果電暈保護(hù)層的電阻很低，只要電暈層穩(wěn)定接地，絕緣表面與槽壁之間的間隙就會(huì)短路，不會(huì)產(chǎn)生電暈。但是為了減少防暈層的損耗，防暈層的電阻不要太低，使遠(yuǎn)離接觸點(diǎn)的防暈層處于電容電流引起的壓降所決定的電位。防暈層的表面電阻率s越小，或者接觸點(diǎn)之間的距離越短，即防暈層的接地條件越好，電容電流引起的壓降越小，發(fā)生電暈的可能性越小。實(shí)踐證明；由熱塑性塑料絕緣的線圈和槽壁之間有許多接觸點(diǎn)。當(dāng)s=104~105 時(shí)，基本可以防止電暈。

溝槽電解腐蝕的原因及預(yù)防方法

在防暈層與槽形線圈槽壁接觸點(diǎn)之間的跨距中心處的防暈層表面上，除了電容電流引起的電壓降外，防暈層上還有主磁通和槽漏引起的電動(dòng)勢。在低線負(fù)荷的電機(jī)中，槽漏感應(yīng)的電動(dòng)勢很小，可以忽略不計(jì)。因此，兩個(gè)接觸點(diǎn)之間的跨距中心的大電壓等于電容器電流引起的電壓降和主磁通感應(yīng)的電動(dòng)勢的矢量和。實(shí)驗(yàn)表明，在電磁振動(dòng)下，當(dāng)合成電壓達(dá)到130~150伏時(shí)，間隙中會(huì)產(chǎn)生強(qiáng)烈的火花放電，對(duì)絕緣產(chǎn)生腐蝕。為了避免電偶腐蝕，需要采取技術(shù)措施縮短穩(wěn)定接觸點(diǎn)之間的距離，選擇合理的防暈層表面電阻率。

對(duì)于熱固性絕緣線圈，穩(wěn)定接觸點(diǎn)之間的跨度一般要求小于50厘米。因此，必須采取一定的固定措施，以確保線圈表面與槽壁之間有足夠穩(wěn)定的接觸點(diǎn)。同時(shí)，防電暈層的表面電阻率，大容量電機(jī)不宜大于5104歐姆，中容量電機(jī)不宜大于5105歐姆；為了不使防暈層的損耗增加太多，大容量電機(jī)和中容量電機(jī)中防暈層的表面電阻率不應(yīng)低于5103歐。

以上非官方內(nèi)容僅代表個(gè)人觀點(diǎn)。
