如果將步進電動機繞組的電源開/關操作稱為位，則每個位僅向單相繞組通電，其余的電源關閉，這種通電方法稱為單相通電。道路。三相步進電動機的A，B，C三相輪一次需要三個位，這稱為通電周期。該通電方法也稱為三相單3位通電方法。
當在步進電動機的通電周期的每一位給兩相繞組通電時，該通電方法稱為兩相通電方法。當三相步進電動機采用兩相通電方法時，也稱為三相雙三位通電方法，即AB-BC-CA-AB-，因為每個也需要3位通電周期。
當在步進電動機通電周期的每個位中交替出現單相和兩相通電狀態時，該通電方法稱為單相和兩相通電方法。當三相步進電動機采用單相和兩相輪電流模式時，每個功率周期中有6位，因此也稱為三相6位功率模式。那就是A-AB-B-BC —C—CA—A —.
在正常情況下，m相步進電動機可以在單相通電，兩相通電或單相和兩相車輪循環中運行。相應的通電方法可以稱為m相單m拍。m相double-m-beat或m-phase double-m-beat.m-phase 2m位電流方法。

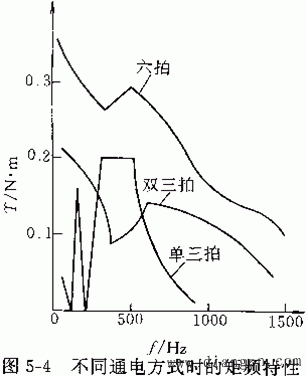

步進電動機的轉矩頻率特性：步進電動機的輸出轉矩與輸入脈沖頻率之間的關系。
所謂的步進角是指步進電機在每個鉆頭中旋轉的角度。對于m相步進電動機，如果轉子具有z個齒，則可以通過以下公式計算步進角α：
公式中，k是傳導模式系數
（1）采用單相或兩相電流模式時，k=1，
（2）使用單相和兩相車輪電流k=2時。
